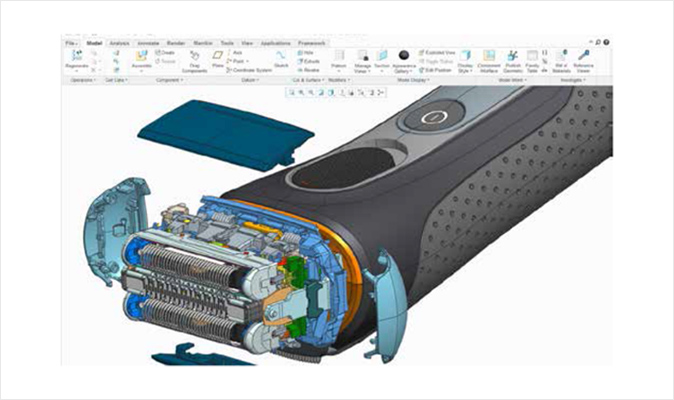

MCAD – Creo Parametric
혁신적인 제품이 시작되는 곳
Creo Parametric은 PTC 글로벌 리소스와 수십 년간 축적한 성공 비결을 토대로 구축된 더욱 풍부하면서도 효율적인 제품 설계 환경에 대한 액세스를 제공합니다.
Creo Parametric과 확장 모듈을 사용하면 2D CAD, 3D CAD, Parametric 및 다이렉트 모델링 기능이 모두 지원되므로 설계 다운스트림을 생성, 분석, 확인 및 공유할 수 있습니다. 제너레이티브 디자인, 시뮬레이션 기반 설계, Multi Body 설계 , 적층 가공, 모델 기반 정의(MBD), 스마트 커넥티드 설계와 관련된 혁신적인 기능을 적극 활용해 보십시오. 또한 기존의 CAD 데이터를 재사용해 AR(증강 현실) 환경을 손쉽게 구축이 가능합니다.
가장 강력한 3D 제품 설계 도구 세트와 미래의 제품 설계를 지원하는 새로운 기능을 갖춘 Creo Parametric이 최고의 생산성을 발휘할 수 있도록 도움을 드립니다. 현재는 물론이고 미래에도
더욱 스마트하게 설계해 보십시오.
1기능
- 3D 솔리드 모델링
- Multi Body 모델링
- 강력한 어셈블리 모델링
- 2D 및 3D 드로잉을 포함한 세부적인 문서화
- 기술적 서피스 작업
- Freestyle 서피스 작업
- 판금 모델링
- 용접 모델링 및 구조 프레임워크 설계
- 분석 기능
- 그래픽 기능 및 통합 설계 애니메이션
- 적층 가공을 위한 설계
- 데이터 교환
- 가져온 Creo 이외의 데이터 작업
- 통합 NC 기능
- 부품, 피쳐, 도구 등을 포함하는 완벽한 라이브러리
- Render Studio
2주요 이점
- 부품 또는 어셈블리의 3D 모델을 빠르고 쉽게 생성가능
- 더욱 효율적이고 유연한 3D 세부 설계 기능으로 생산성 증대
- 대형 어셈블리 작업에 사용되는 전용 도구 세트
- 포괄적인 서피싱 기능으로 설계의 미적 요소 향상
- 스크류, 볼트, 너트, 와셔 등의 부품 라이브러리에 즉각 액세스가능
- 제너레이티브 디자인 : 설계 프로세스에서 인공지능을 활용한 최적화된 제품설계 생성 기능
- 광범위한 적층 가공 : 확률 격자 지원이 개선되어 각주 형태의 모서리 식별과 추적 기능
- Multi Body 모델링 : 분리된 형상, 접하는 형상, 중첩 형상에 대한 효율적 구현 기능
- 어셈블리용 GD&T Advisor 지원
- 구매 부품용 분리 불가능 어셈블리 - 다중 컴포넌트 어셈블리용으로 단일 파일 생성
- 모델 트리 상단에 바디와 퀼트가 나열되는 설계 항목 그룹
3D 솔리드 모델링
- Multi Body 모델링
- 모델의 복잡도와 상관없이 정확한 형상 제작
- 빠르고 간편한 재사용을 위한 자동 치수 스케치 기능
- 라운드, 모따기, 구멍 등 강력한 엔지니어링 피쳐를 신속하게 제작
- 패밀리 테이블을 사용하여 부품 파생 제작
- Multibody을 활용한 파트 레벨 BOM
- 다중 재료 모델
- 스케치 위치를 기준으로 하나의 피처에 여러 구멍 생성
- 모든 구멍 유형에 경량 표현 지원

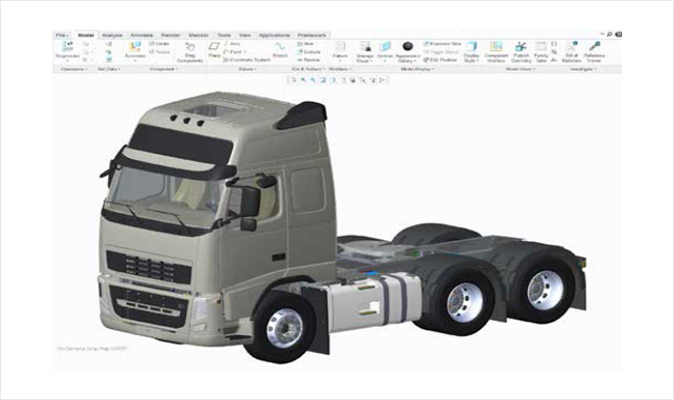

강력한 어셈블리 모델링
- 더욱 지능적이고 신속한 어셈블리 모델링 성능 제공
- ‘즉석에서’ 단순화 표현 생성
- 고유한 Shrinkwrap™ 도구를 사용하여 소용량의 정확한 모델 표현 공유
- 실시간 충돌 탐지 활용
- 분리 불가능 어셈블리를 활용으로 구매 부품의 컴포넌트를 더욱 쉽게 관리

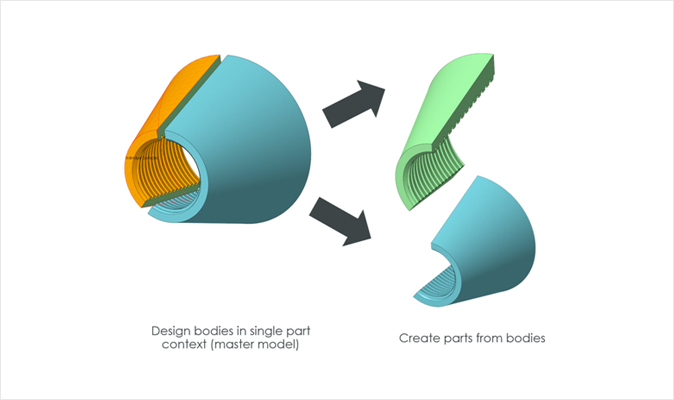

Multi Body 모델링
- 바디는 모양, 매개 변수 및 속성을 개별적으로 할당
- 표준 형상 생성 도구 및 워크 플로우를 사용하여 바디 생성 및 수정
- 바디와 형상을 독립적으로 표시하거나 숨김
- 부울 연산( 병합, 빼기, 교차 )을 사용하여 바디 형상으로 작업
- 바디 분할 기능을 사용하여 추가 바디를 분할 및 생성가능
- 신규 바디를 생성하고, 정의 편집 단계에서 형상 할당
- 바디 편집 및 제거가능

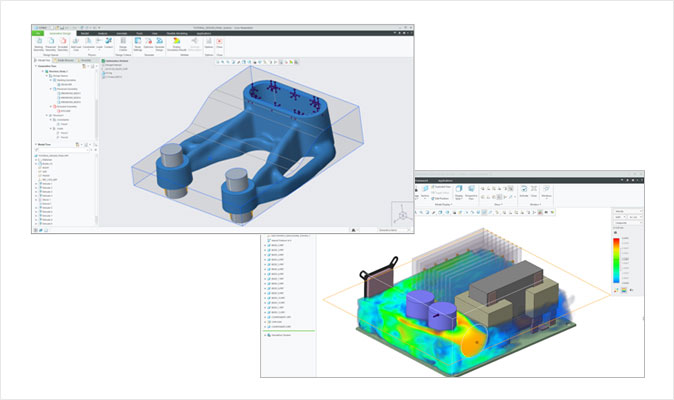

Generative Design
- 중요한 설계 목표, 재료, 물리 및 제조 제약 조건을 해결하는 설계 솔루션
- 여러 생성 설계 연구를 정의하여 대안을 탐색하고 최적화 된 결과 비교
- 입력 형상 및 정의 기준이 수정 될 때 실시간 설계 생성을 시각화
- 적분 해석 결과를 조사하고 검토하여 응력과 변형을 평가
- Creo에서 더 세분화 및 최적화를 수행하기 위해 결과 출력
- 생성 설계 연구를 수정하고 최적화 업데이트

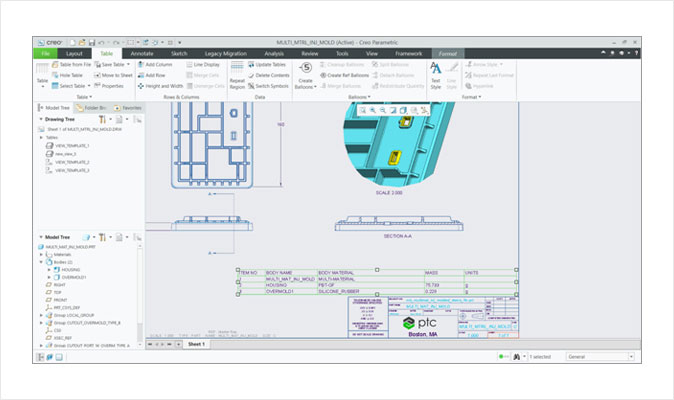

2D 및 3D 드로잉을 포함한 세부적인 문서화
- ASME, ISO, JIS를 비롯한 국제 표준에 따라 2D 및 3D 드로잉 제작
- 연관 BOM 및 풍선 주석 자동 생성
- 템플릿을 사용하여 드로잉 생성 자동화
- 산업 표준 패턴 파일 형식(*.pat)을 사용하여 비선형 크로스 해칭 패턴 지원
기술적 서피스 작업
- 스윕, 블렌드, 확장, 오프셋 및 다양한 특수 피쳐를 이용하여 복합 서피스 형상 개발
- 밀어내기, 회전, 블렌드, 스윕 등의 도구를 사용하여 서피스 트림/확장
- 복사, 병합, 확장 및 변형 등의 서피스 작업 수행
- 복잡한 서피스 형상 정의
FREESTYLE 서피스 작업
- 하위 구분이 가능한 모델링 기능을 사용하여 자유로운 형태와 서피스 빠르게 생성
- 매개 변수가 있는 고품질 서피스를 3D 세부 설계 프로세스에 즉시 재사용
- 다단계 하위 모델링으로 서피스 제어를 강화하여 기존 형태를 바꾸지 않고 세부 작업 가능
- 탄젠트 제어를 통해 기존 커브 또는 모서리에 맞춰 정렬하는 방식으로 Freestyle 형상을 패라메트릭 방식으로 제어
판금 모델링
- 간소화된 사용자 인터페이스를 사용하여 벽, 벤드, 펀치, 노치, 형 및 릴리프 생성
- 3D 형상에서 자동으로 플랫 패턴 생성
- 다양한 벤드 여유를 계산하여 설계의 플랫 패턴 생성
- 피처 하나에 여러 플랫 벽 생성
- 스케치 위치를 기준으로 하나의 피처에 여러 구멍 생성

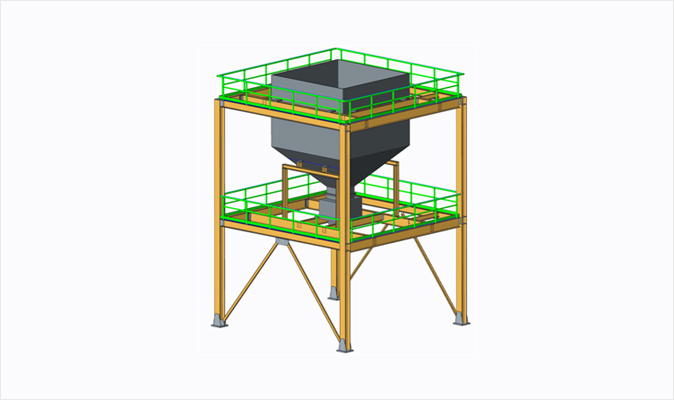

용접 모델링 및 구조 프레임워크 설계
- 구조 프레임워크 설계 프로세스를 위한 최적의 사용자 인터페이스
- 결합 요구 사항 정의
- 모델에서 질량 특성, 클리어런스, 간섭 및 비용 데이터와 같은 가치 있는 정보 추출
- 완전한 2D 용접 문서의 간편한 작성
- 지능형 컴포넌트 라이브러리 및 다운스트림 결과물 자동 생성으로 표준 기법에 비해 프레임 설계 속도 단축

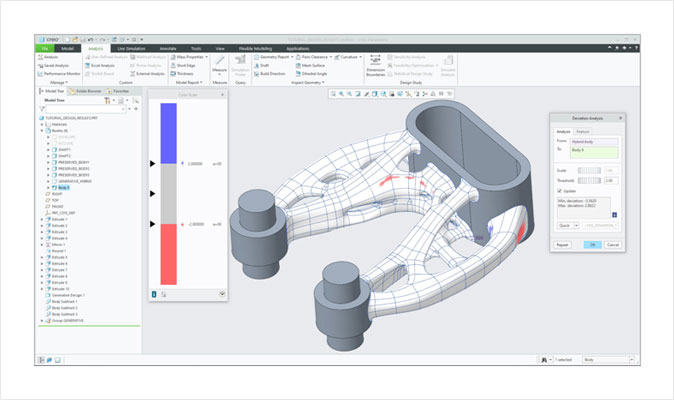

분석 기능
- 부품 및 어셈블리에 대해 기본적인 정적 구조 분석 수행
- 설계의 운동학적 동작 검증
- 엔지니어링 계산 소프트웨어인 Mathcad®의 상호 운용성을 통해 Mathcad 워크시트 를 설계와 통합하여 동작을 예측하고 주요 패라미터와 치수 도출(Mathcad를 선택적 으로 이용 가능)
- 설계에 Microsoft® Excel® 파일 추가
- 구배 및 3D 두께 평가를 포함한 통합 분석 및 측정 도구계산
그래픽 기능 및 통합 설계 애니메이션
- 금속, 유리, 페인트, 플라스틱 등 다양한 재질을 표현할 수 있도록 음영처리 시 반사 추가이러한 모양새 유형이 모델에서 현실적으로 상호작용하도록 표현하면서 동시에 동적 변경 지원
- 정확하고 사실적인 제품 이미지를 신속하게 생성하면서 대형 어셈블리도 원활하게 렌더링
- 형상을 동적으로 변경하는 동안에도 그림자, 반사, 텍스쳐, 투명도 등의 효과 유지
- 모델링 환경에서 조립/분해 애니메이션 생성
- 메커니즘 시뮬레이션을 포함하는 옵션을 사용하여 간편하게 모델 재사용

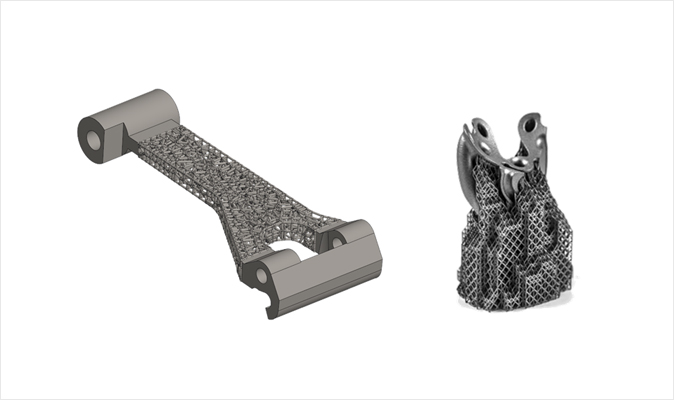

적층 가공을 위한 설계
- 여러 3D 프린터에 대한 설정 정의
- 3D 모델과 지원 재료의 클리핑된 뷰를 프린터 트레이에 위치 지정, 배율 조정 및 표시
- 3D 프린팅 가능성 검사를 빠르게 실시하고 식별된 문제를 간편하게 수정
- Stratasys Connex 프린터를 사용하여 Creo에서 직접 부품과 어셈블리를 인쇄하고
서피스 마무리와 재료, 색상을 정의하며 빌드와 지원 재료를 계산
